NFC技術的創新型應用(如設備配對、身份驗證,以及參數設置)提高了產品的用戶體驗和便利性,使廣大終端用戶受益匪淺。NFC技術有了新的應用亮點,可以用于無線充電。在電器行業,只有極少數的產品領域才實現無線充電,期間還需要借助尺寸巨大的幾何狀天線。這些技術不足限制了無線充電技術的應用領域,因此無法用于具有低功耗要求的小型設備(如戒指,耳塞和健身追蹤器)其NFC解決方案在系統尺寸上的要求非常低并且可以使用可彎曲的柔性天線線圈,可用于為小型電池供電設備供電。柔性線路板采用柔性材料制作,通常以線路板技術將天線電路印刷在柔性材料上,使其有穩定可彎曲的特性,可以方便的集成到各種設備中。NFC天線柔性線路板多以單層,雙層,多層方式為主。實佳電子可根據小型設備特定尺寸空間與功能需求,為客戶提供基于NFC無線充電技術的柔性線路板組件產品ODM服務。

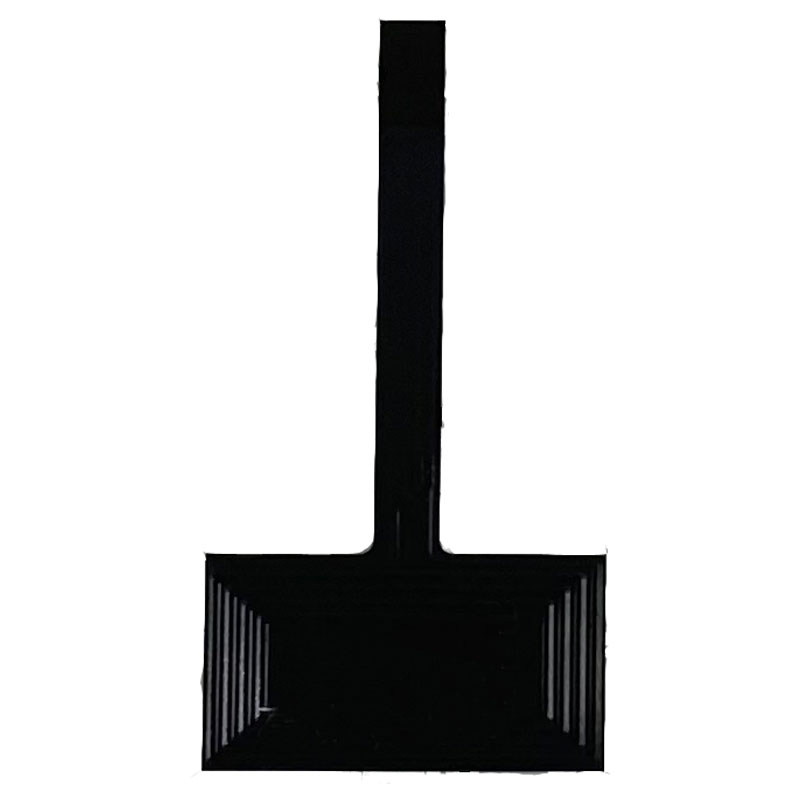

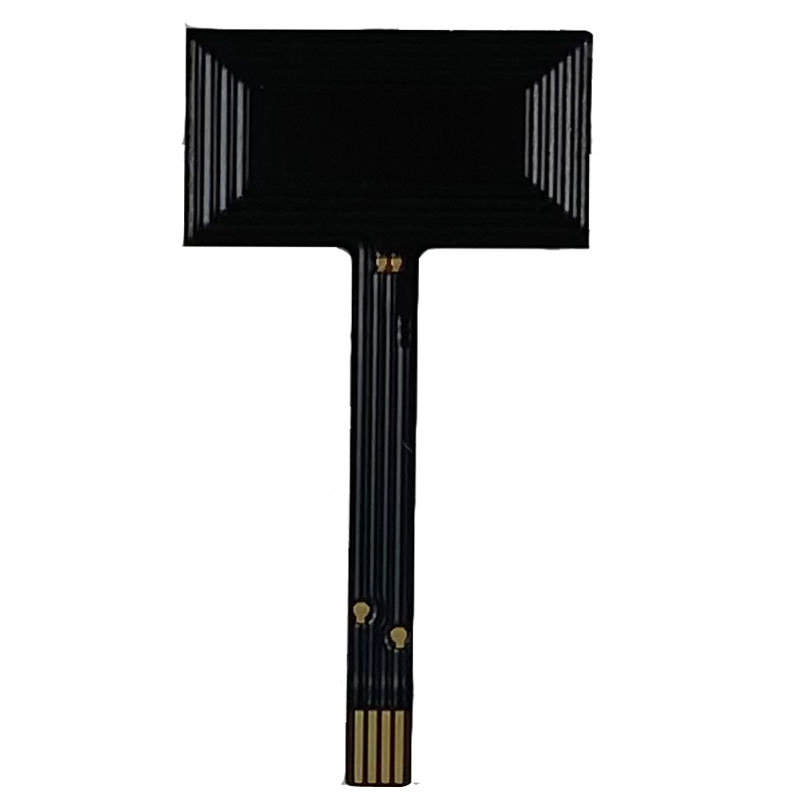

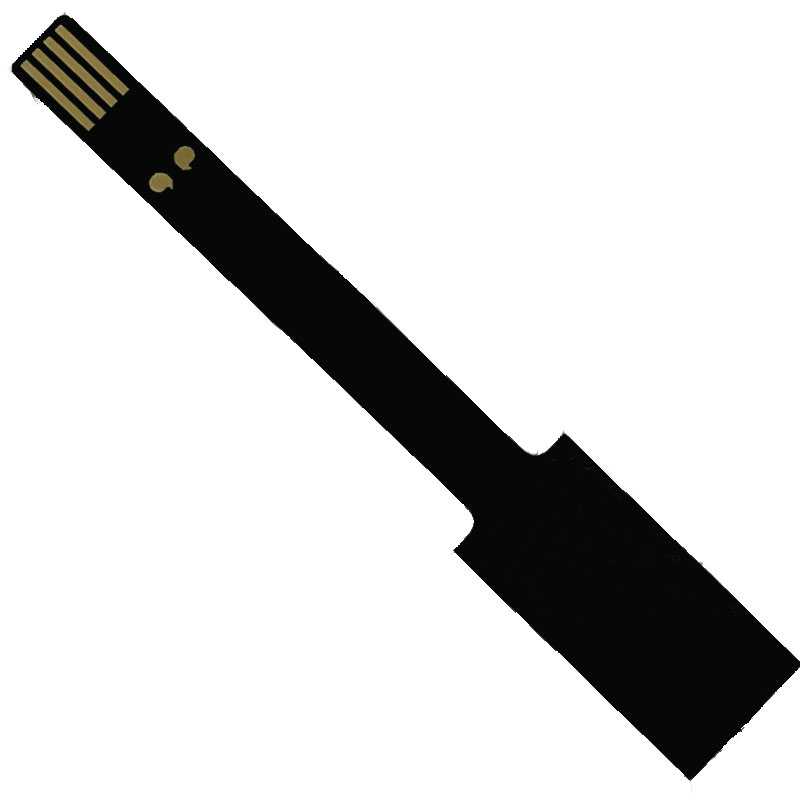

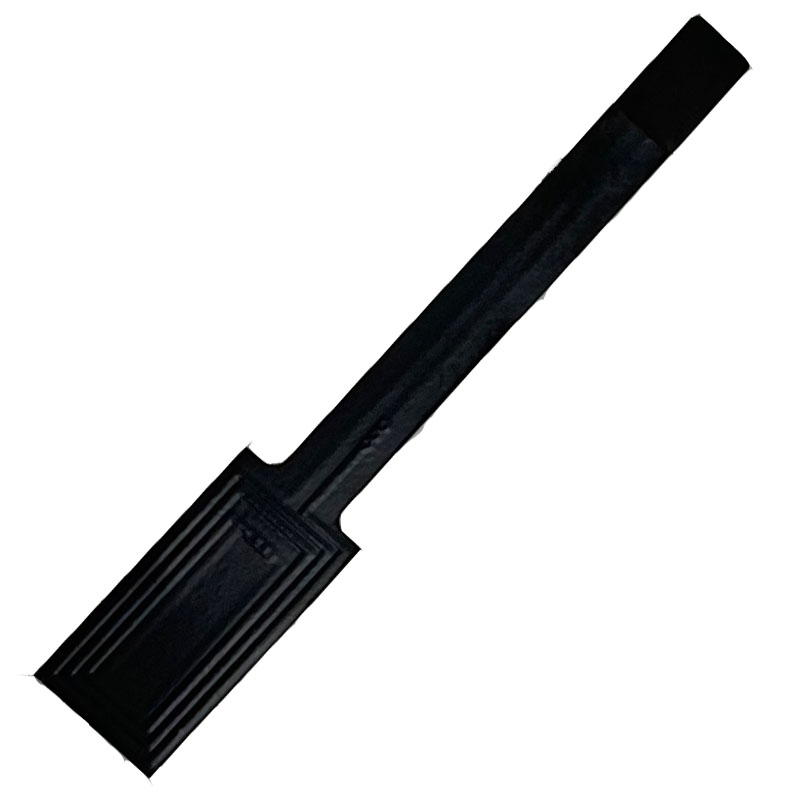

NFC無線充電線圈柔性線路板產品圖片:
產品基本工藝流程:

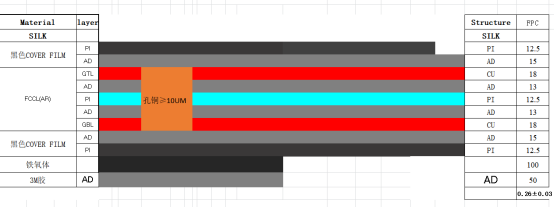

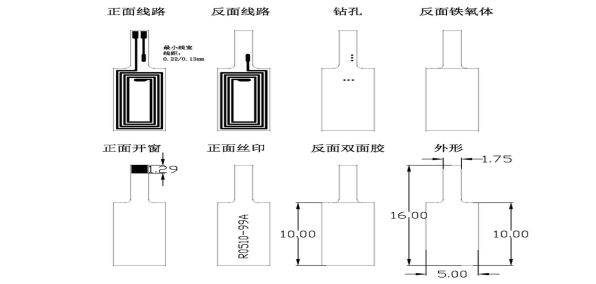

NFC無線充電線圈柔性線路板常以雙層結構為主,參考雙面柔性線路板的工藝流程,在一張雙面基材上鉆孔,沉銅、圖形轉移,蝕刻,壓合,測試,裝配等工序。關鍵點:材料選擇,鐵氧體材料,線路工藝管控等
產品特色亮點:
NFC無線充電線圈柔性線路板采用柔性材料制作,具有輕薄,可彎曲,折疊的特點,在產品中具有產品性能穩定,微小尺寸,靈活的線圈設計,高性價比等特點
產品應用:
小型電池供電設備,提供合適的功率電平
如耳塞、耳機、健身追蹤器、智能戒指、手寫筆以及其他可穿戴設備和物聯網產品
產品輸出相關報告:
《項目技術可行性分析報告》
《鐵氧體測試報告》
《NFC線圈LCR測試報告》
《NFC線圈調試報告》
