一、3D曲面屏組件定義

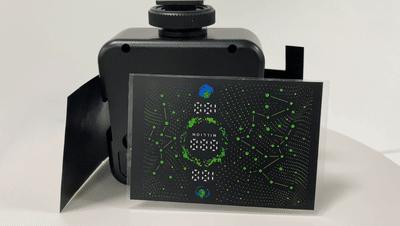

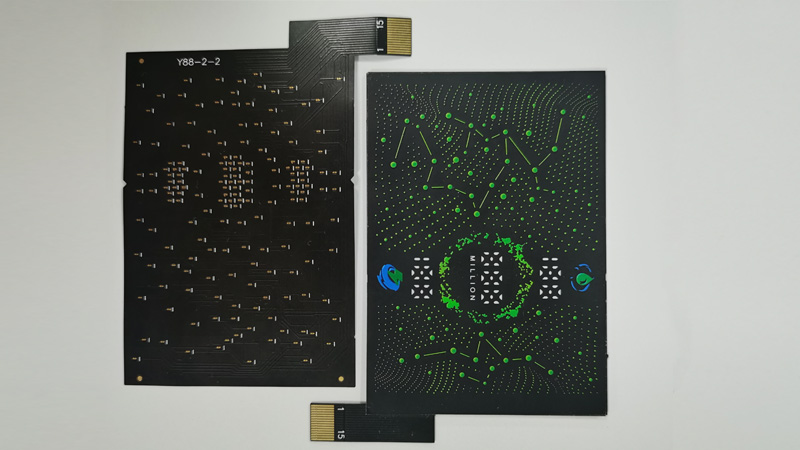

3D曲面屏組件，即源于LED段碼顯示屏技術，以柔性線路板為電路模塊基板，貼裝LED燈晶圓，疊加導光支架，貼合圖案膜片，通過圖案與軟件邏輯開發的LED燈效的融合形成的具有一定柔性彎曲度的立體炫彩顯示屏模組。常應用于曲面位廣告、智能玩具、特色儀表盤、電子煙等領域。

二、3D曲面屏組件設計解決方案

1、3D曲面屏組件圖案光效產品設計：采用3D軟件（3DS MAX、Maya、Rhino、Blender、ZBrush、SketchUp、AutoCAD）設計特定圖案光效的成品結構件動畫；

2、3D曲面屏組件圖案實現設計：采用平面軟件（Adobe Photoshop、?Adobe Illustrator、?Adobe InDesign、?CorelDraw、?Freehand、?Fireworks、創客貼、?青檸設計、?圖怪獸、?Fotor懶設計和黃油相機等）設計簡化與層次疊加的圖案；

3、3D曲面屏組件導光支架實現設計：采用AutoCAD設計具有光效邏輯的支架結構；

4、3D曲面屏組件基板模塊實現設計：功能邏輯硬件設計與軟件設計。

三、3D曲面屏組件制造解決方案

1、3D曲面屏組件制造材料與電子料選擇

（1）圖案膜片材料：透明PS、透明PI、透明PET等可選；

（2）導光支架材料：柔性熱固膠、柔性硅膠等可選；

（3）基板模塊材料：FCCL覆銅板/PI基材+純銅箔、PI覆蓋膜/PET覆蓋膜可選；

（4）基板模塊電子料：LED燈晶圓、MiniLED晶圓可選。

2、3D曲面屏組件圖案膜片制造工藝方案

（1）彩色圖案印刷+熱固黑油印刷、彩色圖案印刷+感光黑油涂覆。

3、3D曲面屏組件導光支架制造工藝方案

（1）切割加工：激光切割、沖壓切割、模具切割等。

4、3D曲面屏組件基板模塊制造工藝方案

（1）FPCB基板孔加工：CNC鉆孔、激光鉆孔、沖切孔等；

（2）FPCB基板孔金屬化加工：化學沉銅、黑孔、銀油/銅漿灌孔等；

（3）FPCB線路加工：干膜圖形轉移+蝕刻、濕膜圖形轉移+蝕刻、銀油碳油印刷可選；

（4）FPCB壓合加工：中溫快壓、中溫真空快壓、中溫硫化壓合、高溫傳壓、高溫真空傳壓可選；

（5）FPCB阻焊加工：UV熱固油、UV感光油、覆蓋膜，不同顏色可選；

（6）FPCB字符印刷加工：字符印刷、字符噴印可選；

（7）FPCB外形加工：沖壓切割、激光切割可選；

（8）FPCB表面加工：沉金、鍍金、沉錫、OSP、可選；

（9）FPCBA模塊加工：SMT，綁定、固金機可選。

5、3D曲面屏組件功能性能評測品控方案

（1）材料檢測：FCCL覆銅板/高分子材料/銅材/膠材電性能、物理性能分析評測；

（2）過程功能檢測：開短路飛針測試、開短路通用測試、開短路專用測試、特定功能治具測試；

（3）過程性能檢測：AOI缺陷測試、ICT性能測試等；

（4）成品功能檢測：燈效邏輯功能治具測試；

（5）成品性能檢測：ICT性能測試、組件柔性測試、可靠性測試等。
