數碼管顯示屏作為單片機系統中常用的輸出設備，其線路板設計是電子工程領域中的一個重要環節。數碼管顯示屏因其接法靈活、顯示直觀而廣泛應用于各種顯示系統中，如計時器、溫度計、電子秤等。本文將詳細概述數碼管顯示屏線路板設計的各個方面，包括設計原理、元器件選擇、電路設計、PCB布局與布線等，并通過具體案例和數據來豐富內容。

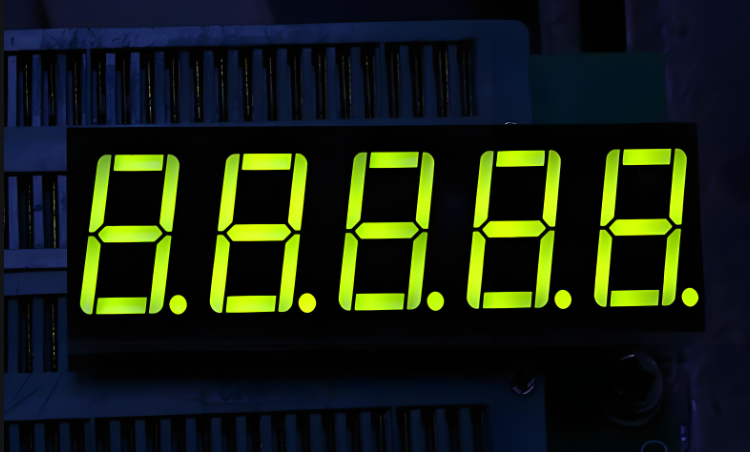

數碼管顯示屏的設計原理主要基于LED（發光二極管）的發光特性。根據LED的排列方式，數碼管可分為共陽極和共陰極兩種類型。共陽極數碼管的公共端接高電平，各段碼接低電平點亮；而共陰極數碼管的公共端接低電平，各段碼接高電平點亮。
在設計時，需要根據具體的應用場景選擇合適的數碼管類型，并確定其驅動方式。常見的驅動方式有靜態驅動和動態驅動兩種。靜態驅動方式下，每個數碼管的每個段碼都需要一個獨立的IO口來控制，資源占用較多；而動態驅動方式則通過分時復用IO口，利用掃描的方式來實現多位數碼管的顯示，大大節省了IO口資源。
在數碼管顯示屏線路板設計中，元器件的選擇至關重要。除了數碼管本身外，還需要選擇合適的驅動芯片、譯碼器、電阻等元器件。
?數碼管?：根據顯示需求選擇合適的位數和類型（共陽極或共陰極）。例如，對于需要顯示多位數字的系統，可以選擇多位共陽極或共陰極數碼管。
?驅動芯片?：如74LS47等譯碼驅動器，用于將BCD碼轉換成數碼管所需的字形段碼。這些芯片具有低電平驅動或高電平驅動的特性，需要根據數碼管的類型來選擇。
譯碼器?：如74LS138等3-8線譯碼器，用于產生位掃描信號，減少單片機IO口的占用。
?電阻?：用于限制通過數碼管的電流，保護LED不受損壞。電阻的阻值需要根據LED的額定電壓和電流來確定。
電路設計是數碼管顯示屏線路板設計的核心環節。在設計時，需要綜合考慮數碼管的驅動方式、譯碼器的使用、電源供電等因素。
基本顯示部分?：多位數碼管的顯示一般采用動態掃描的方式。通過單片機控制譯碼器產生位掃描信號，并通過驅動芯片將BCD碼轉換成字形段碼，實現多位數碼管的輪流顯示。
譯碼器部分?：利用譯碼器（如74LS138）產生位掃描信號，減少單片機IO口的占用。通過調整譯碼器的輸入引腳（如A0~A2），可以控制不同的數碼管進行顯示。
電源供電?：確保數碼管顯示屏的電源穩定可靠。根據數碼管的額定電壓和電流需求，選擇合適的電源供電方案。

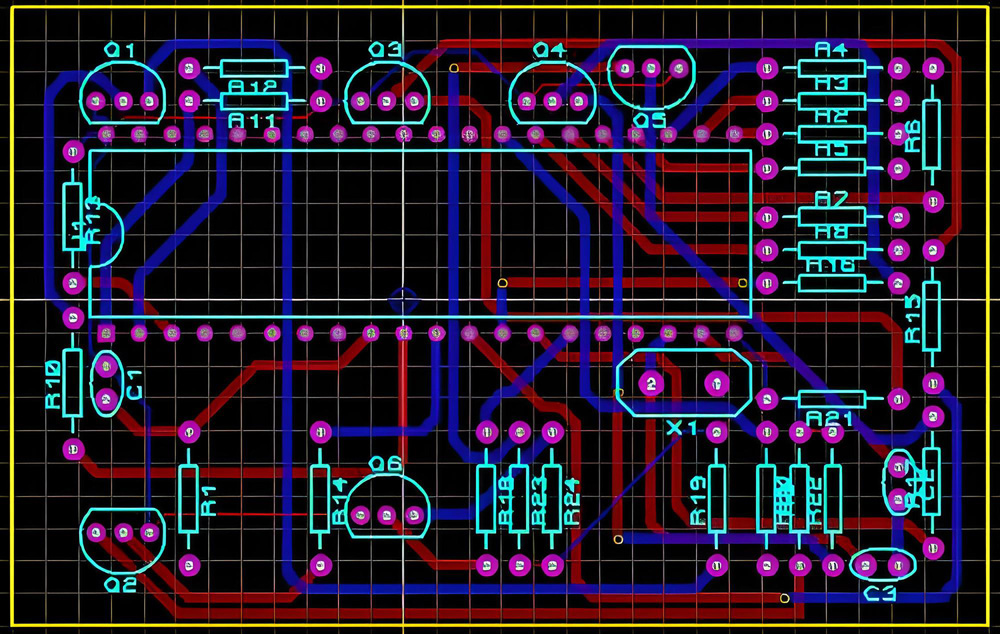

PCB布局與布線是數碼管顯示屏線路板設計的最后一步，也是最為繁瑣的一步。在布局時，需要合理安排元器件的位置，確保信號線的走向合理、短捷，避免信號干擾和電磁輻射。
布局?：首先放置數碼管等關鍵元器件，然后根據信號流向和連接關系，逐步放置其他元器件。在布局過程中，需要注意元器件之間的間距和散熱問題。
布線?：采用自動布線和手動調整相結合的方式。首先利用自動布線工具進行初步布線，然后根據實際情況進行手動調整和優化。在布線過程中，需要注意信號線的寬度、間距和走向等因素，確保信號傳輸的可靠性和穩定性。
以某電子秤的數碼管顯示屏線路板設計為例，該設計采用了四位共陽極數碼管進行顯示，通過單片機控制74LS47譯碼驅動器和74LS138譯碼器實現動態掃描顯示。在PCB布局與布線過程中，采用了雙層板設計，頂層放置數碼管和驅動芯片等關鍵元器件，底層放置電阻和電容等輔助元器件。通過自動布線和手動調整相結合的方式，最終完成了PCB的設計。

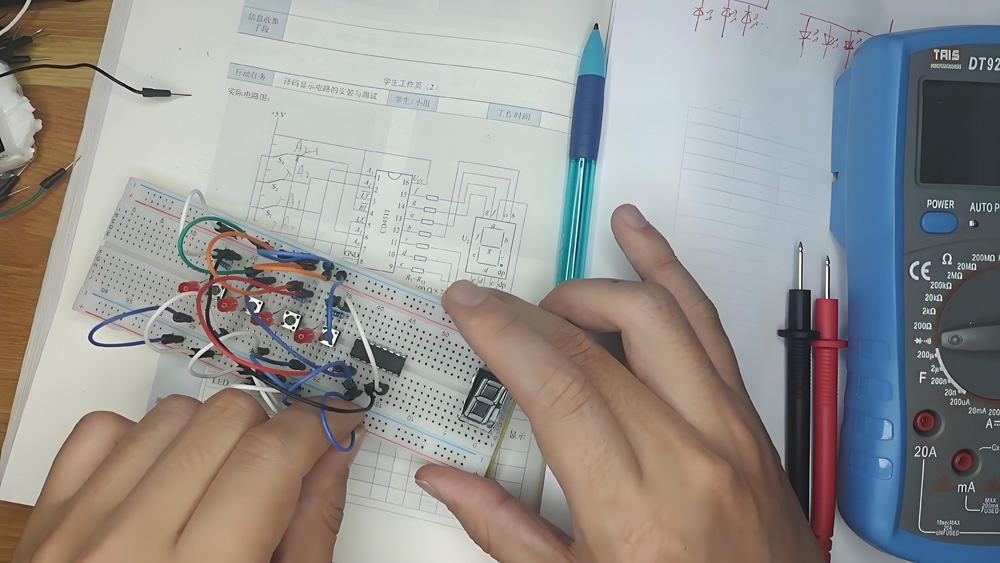

在測試過程中，該數碼管顯示屏線路板表現出了良好的顯示效果和穩定性。通過測量發現，數碼管的亮度均勻、無閃爍現象；同時，單片機IO口的占用率較低，達到了預期的設計目標。
數碼管顯示屏線路板設計是一個復雜而細致的過程，需要綜合考慮多個因素。通過合理選擇元器件、精心設計電路、合理布局與布線等步驟，可以制作出性能穩定、顯示效果良好的數碼管顯示屏線路板。希望本文的概述能夠為相關領域的工程師提供一定的參考和借鑒。
